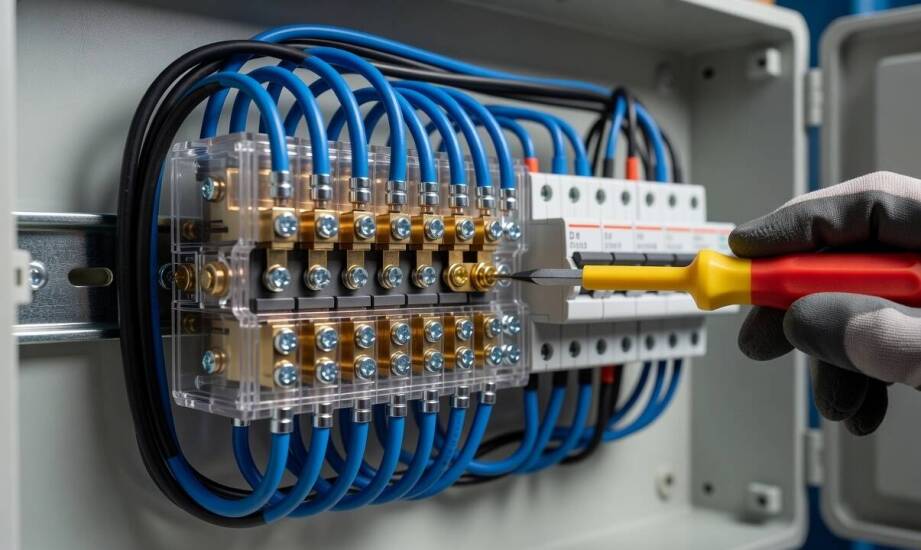

Jak blok rozdzielczy porządkuje zasilanie w rozdzielnicy, gdy obwodów zaczyna przybywać

Gdy w rozdzielnicy przybywa obwodów, a jedno źródło zasilania musi obsłużyć wiele odpływów, prowizoryczne mostkowanie przewodów szybko prowadzi do splątania kabli i nieczytelnego układu. Brak wyraźnego podziału energii utrudnia identyfikację poszczególnych linii, a z czasem stwarza realne zagrożenie awarią. Zastąpienie przypadkowych łączeń dedykowanym elementem rozdzielczym wprowadza rygor techniczny do szafy sterowniczej lub domowej tablicy. Właściwie dobrany punkt węzłowy eliminuje ryzyko powstawania luźnych styków, znacznie ułatwia późniejsze prace modernizacyjne i pozwala na bezpieczne podłączenie przewodów o zróżnicowanych przekrojach.

Wpływ uporządkowanego węzła na czytelność instalacji

Zastąpienie kaskadowego łączenia aparatów pojedynczym modułem dystrybucyjnym drastycznie zmienia architekturę okablowania. Główny przewód zasilający trafia na solidną listwę miedzianą z zaciskami śrubowymi lub sprężynowymi, z której energia jest równomiernie rozprowadzana do wielu odpływów. Schemat instalacji staje się dzięki temu w pełni przejrzysty, co bezpośrednio przekłada się na krótszy czas reakcji podczas diagnozowania usterek. Serwisanci zyskują natychmiastowy dostęp do każdego odejścia bez konieczności kłopotliwego rozpinania prowizorycznych mostków zasilających sąsiednie wyłączniki nadprądowe.

Wybór konkretnego modelu zależy ściśle od przewidywanego prądu znamionowego i docelowej liczby odejść w danej tablicy. Podstawowe wersje jednofazowe lub trójfazowe o obciążalności rzędu 80–100 A w zupełności wystarczają do obsługi typowych instalacji budynkowych. W przypadku rozbudowanych układów o większym zapotrzebowaniu na moc stosuje się zaawansowane elektryczne bloki rozdzielcze wyposażone w wejścia dla żył o przekroju 25 mm² lub grubszych. Pozwala to na stabilne prowadzenie prądów rzędu 152 A, a w warunkach przemysłowych nawet do 500 A. Konstrukcja i parametry wytrzymałościowe tych aparatów podlegają rygorystycznym wymogom technicznym, z których najważniejsza pozostaje norma IEC 60947-7-1.

Parametry przyłączeniowe muszą uwzględniać różnorodność obsługiwanych średnic żył, począwszy od grubego kabla zasilającego, po cienkie druty i linki kierowane do pojedynczych zabezpieczeń. Szczególnego traktowania wymaga kwestia kompatybilności materiałowej. Bezpośredni styk aluminium i miedzi prowadzi do szybkiej korozji galwanicznej, co drastycznie obniża parametry przewodzenia. Rozwiązaniem tego problemu są specjalistyczne wersje Al/Cu, które fizycznie separują oba metale wewnątrz struktury zacisku. Takie zabezpieczenie jest bezwzględnie wymagane w środowiskach wilgotnych oraz agresywnych chemicznie.

Błędy montażowe a bezpieczeństwo układów zasilania

Moduły dystrybucyjne sprawdzają się w skrajnie różnych środowiskach technicznych, od standardowych rozdzielnic mieszkaniowych po zaawansowane systemy automatyki. Ich zadania różnią się w zależności od docelowego miejsca montażu:

• budownictwo jednorodzinne wymaga podziału głównego zasilania na niezależne strefy oświetleniowe, obwody gniazd oraz linie dla obciążających urządzeń AGD.
• instalacje odnawialnych źródeł energii wykorzystują te elementy przy organizowaniu rozdziału prądu z inwertera fotowoltaicznego.
• wielkogabarytowe szafy sterownicze opierają na nich stabilne zasilanie układów napędowych, aparatury pomiarowej oraz sterowników PLC.

Niezawodność każdego z tych układów zależy od zachowania wysokiej kultury technicznej podczas podłączania kolejnych żył. Brak odpowiedniego momentu dokręcenia zacisku powoduje drastyczny wzrost rezystancji przejścia, co bywa najczęstszą przyczyną problemów eksploatacyjnych. Niedostateczna siła docisku prowadzi do miejscowego grzania, a długotrwałe oddziaływanie wysokiej temperatury na izolację skutkuje jej degradacją. Zbyt luźne styki generują także trudne do wykrycia spadki napięcia, które wymuszają niestabilną pracę podłączonych urządzeń elektronicznych.

Równie niebezpieczne w skutkach jest użycie żył o przekroju niedopasowanym do rozmiaru komory zaciskowej. Zbyt cienki przewód nie zostanie odpowiednio zaklinowany przez śrubę dociskową, a zbyt gruby ulega mechanicznym uszkodzeniom podczas dokręcania. Stosowanie certyfikowanych komponentów z fabrycznymi osłonami przed dotykiem podnosi poziom bezpieczeństwa całego węzła. Ważnym nawykiem monterskim pozostaje kontrola siły dokręcania za pomocą narzędzi dynamometrycznych, co gwarantuje parametry zgodne z zaleceniami producenta.

Ostateczny projekt tablicy zasilającej opiera się na wyliczeniu przewidywanego obciążenia i zachowaniu bezpiecznego marginesu na przyszłe modernizacje. Prawidłowo zwymiarowany węzeł ułatwia dołożenie zabezpieczeń bez ingerencji w główny tor prądowy, co znacznie redukuje koszty i czas przestojów serwisowych przy rozbudowie obiektu. Hurtownia elektroenergetyczna Elektryk, wykorzystująca struktury grupy Inter-Elektro, dostarcza na rynek osprzęt instalacyjny spełniający rygorystyczne normy techniczne. Zbudowanie czytelnego i bezawaryjnego układu zasilania wymaga zastosowania odpowiednich modułów dystrybucyjnych, które eliminują chaos kablowy i gwarantują stabilność połączeń.
